Центральная вентиляция и кондиционирование с высоким уровнем очистки в новостройке. Готовое решение

Вводные:

Клиент приобрел 5-комнатную квартиру в новостройке на юго-западе Москвы. К нам он обратился по рекомендации своих знакомых: в квартире нужно было организовать и вентиляцию с высоким классом фильтрации, и кондиционирование. Клиент пообщался с нашим инженером по телефону, прислал планы квартиры (план с мебелью, план с размерами, план полов), размеры мебели), после изучения планов инженер выехал на объект для очного обследования. В квартире шел ремонт. Ситуация с установкой кондиционеров и систем вентиляции осложнялась тем, что бурить отверстия в наружной стене, даже с выводом в откос окна, по договору с застройщиком нельзя. Это означает, что приборы можно размещать только на балконе, с разводкой по всем комнатам.

Пожелания клиента:

1. Кондиционирование в 4-х комнатах.

2. Вентиляция в 5-ти комнатах: центральная приточная система с фильтрацией медицинского класса очистки, поскольку в семье есть аллергики.

Вариант установки децентрализированных систем вентиляции и кондиционирования не рассматривался из-за ограничений в монтаже — невозможности бурить отверстия в наружной стене здания. Оба прибора — центральную приточную установку и наружный блок кондиционера — нужно было разместить на балконе. Клиент готов был весь балкон отдать под размещение приборов.

Опускать потолки было нельзя. В итоге под техническую часть была выделена половина балкона, этого оказалось достаточно. Эту половину балкона не утепляли.

Решение:

По результатам обследования квартиры инженером был разработан и согласован с заказчиком план-проект вентиляции. В ходе обсуждения из предложенных решений клиент выбрал следующие:

1. Кондиционирование. Инверторная мультисплит-система Mitsubishi Electric с наружным блоком MXZ-4E72 VA на 4 внутренних блока Mitsubishi Electric Design, из которых три, в спальни и кабинет, мощностью 2,5 кВт и один, в зал, 3,5 кВт. Это решение совмещает в себе высокое качество, большой набор функций, практически бесшумную работу, современный стильный дизайн. Система фильтрации воздуха, циркулирующего в помещениях, производит антибактериальную и антивирусную обработку воздуха, а также уничтожает запахи.

2. Вентиляция. Для организации притока достаточного объема воздуха, очищаемого от мельчайших частиц загрязнений, была признана оптимально подходящей вентиляционная система Turkov i-Vent-500. Установка оборудована 4-ступенчатой системой фильтрации, включающей префильтр, пылевой и угольный фильтры, фильтр медицинского класса очистки HEPA H13, задерживающая мельчайшие частицы загрязнений, включая пыльцу, бактерии, вирусы. Также прибор оснащен электрическим нагревателем, датчиками температуры, Wi-Fi модулем. Предусмотрен широкий спектр индивидуальных настроек.

Впоследствии для реализации "вентиляции по требованию" клиент дополнительно заказал датчик давления для VAV-системы, регуляторы скорости, электроприводы и воздушные клапаны во все 5 комнат. VAV-система предназначена для автоматического поддержания постоянного давления в воздушном канале. В каждую комнату установили электрические клапаны с плавной регулировкой скорости. Допустим, приточная система работает на определенной скорости и подает воздух во все 5 комнат. Если какую-то из комнат не нужно вентилировать, при помощи регулятора приточный клапан для этой комнаты перекрывается. Давление в системе воздуховодов возрастает и VAV-система автоматически понижает обороты приточного вентилятора, чтобы сохранить производительность системы на заданном уровне. Результат: количество подаваемого воздуха в квартиру уменьшилось, расходы на его подогрев и фильтрацию также сократились.

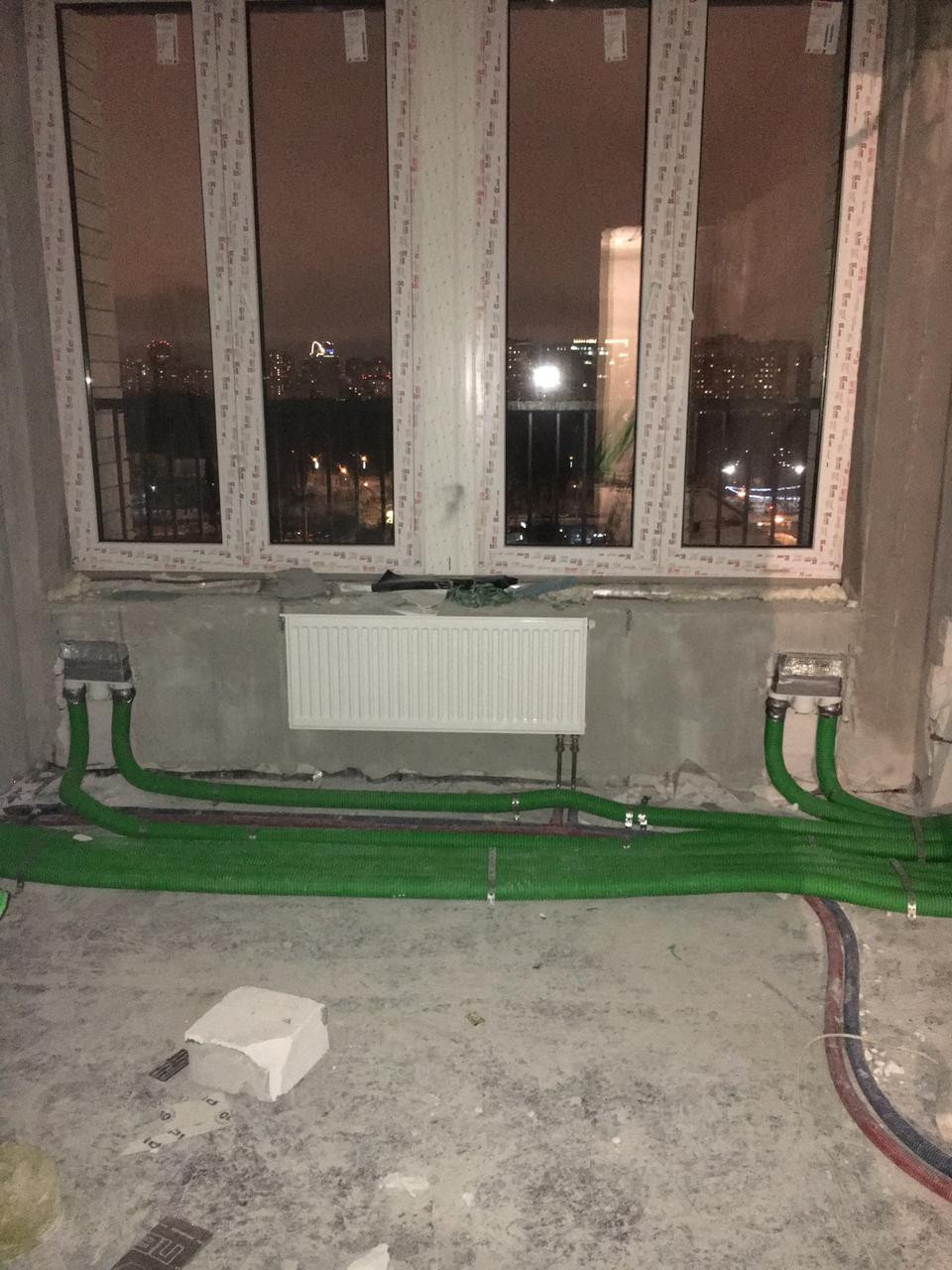

Наружный блок кондиционера и вентиляционную систему разместили на холодной (неутепленной) части балкона. От наружного к внутренним блокам кондиционера были проведены трассы. От приточной установки сделали разводки в 5 комнат посредством гибких воздуховодов с антибактериальным покрытием Blaufast диаметром 63 мм. При этом трубки воздуховодов развели по полу, залив в стяжки. Благодаря этому удалось избежать опускания потолков и штробления стен. Приточные решетки вывели около радиаторов отопления.

Ход работ:

Для работ были привлечены две бригады: мастера по установке вентиляции и кондиционерщики. Монтаж производился поэтапно, в синхронизации с работой ремонтной бригады в квартире.

1. Подготовительные мероприятия: обследование, разработка и согласование с заказчиком проекта вентиляции, формирование и согласование сметы, закупка оборудования и расходных материалов. Осень-зима 2018-19 г.г.

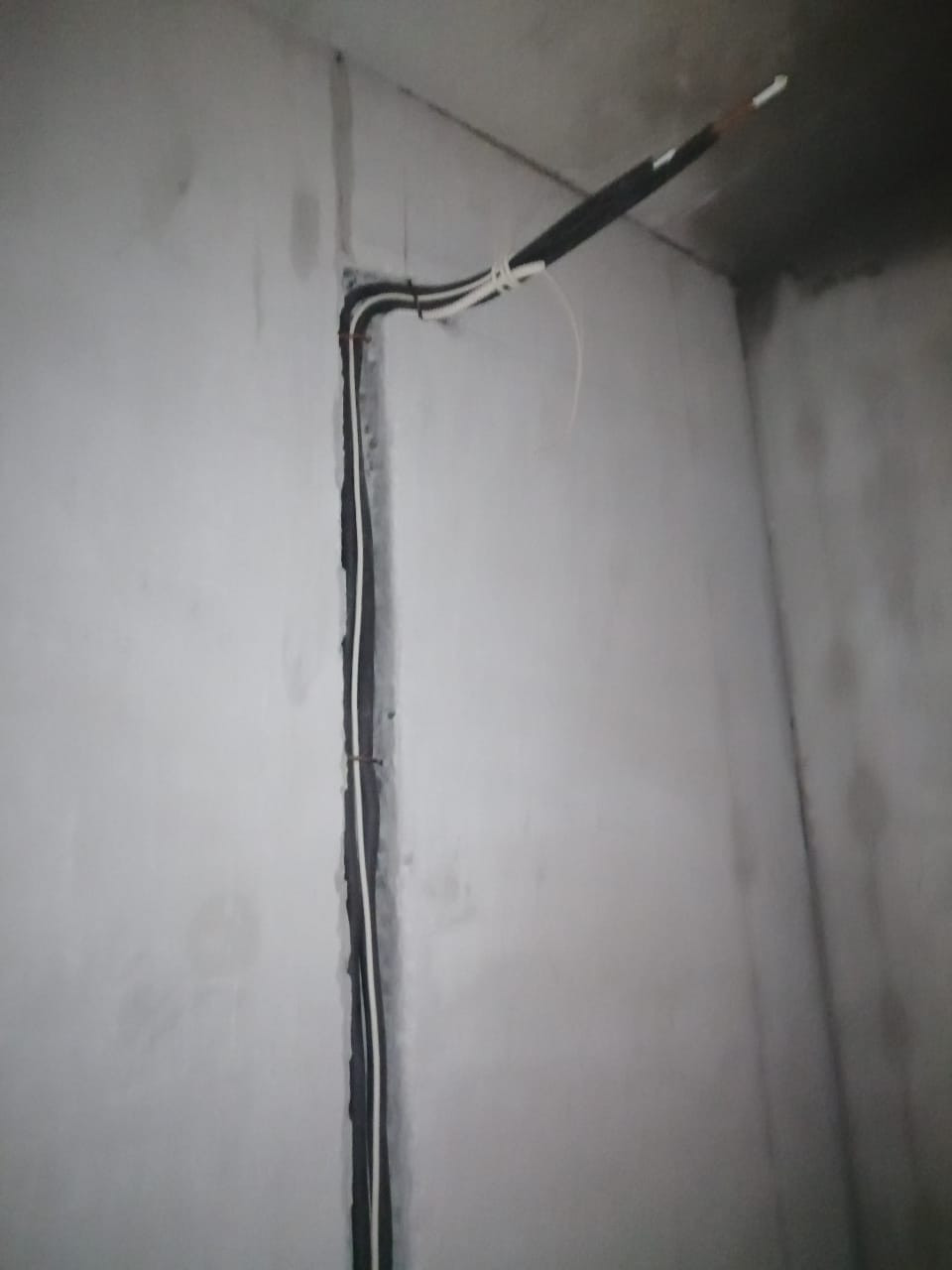

2. Работы по предмонтажу системы кондиционирования: установка наружного блока кондиционера, изготовление штробы под трассу, прокладка межблочной трассы, изготовление дренажной штробы, сверление отверстий под дренаж, прокладка дренажа. Январь 2019 г.

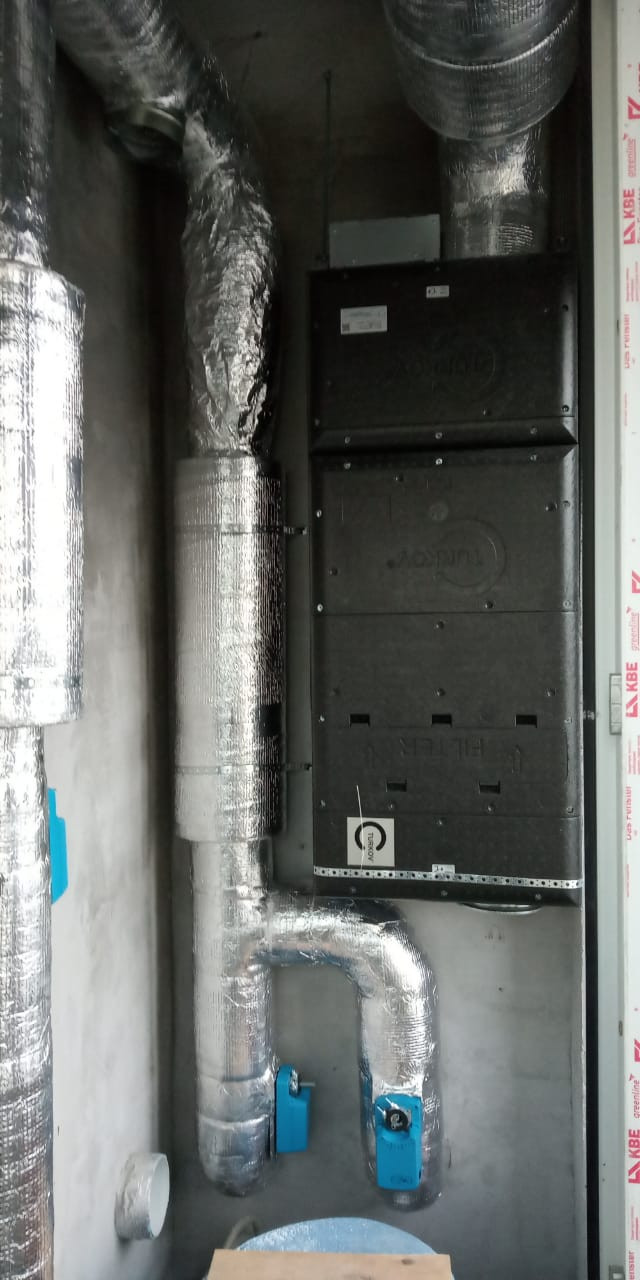

3. Работы по предмонтажу системы вентиляции: монтаж приточной установки на балконе, прокладка воздуховодов, монтаж коллектора, монтаж пленума, изготовление ниши в пеноблоке, демонтаж стены из пеноблока, утепление воздуховодов, алмазное бурение. Январь-февраль 2019 г.

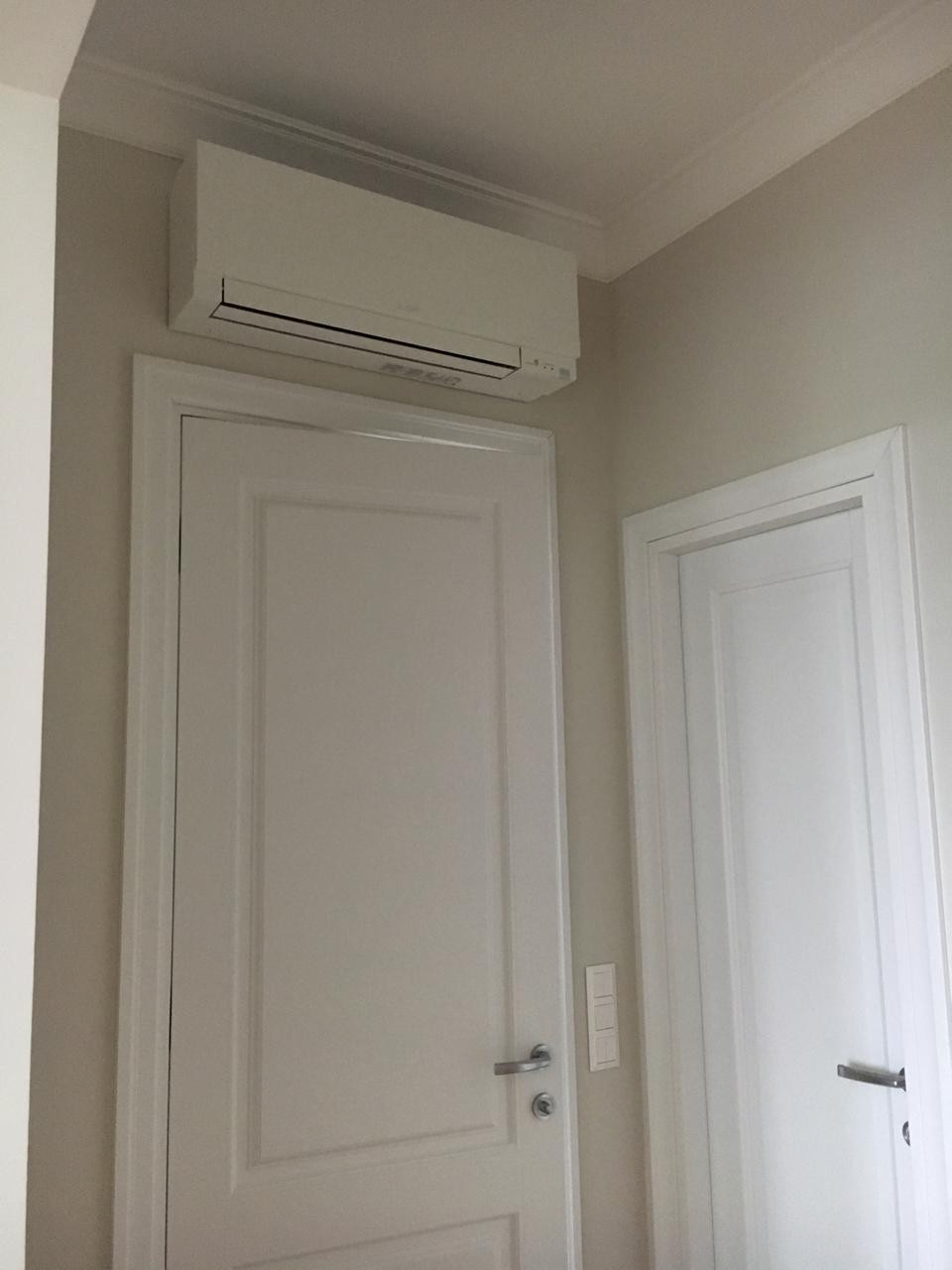

4. Монтаж внутренних блоков кондиционеров на чистовую отделку. Апрель 2019 г.

5. Монтаж вентиляционных решеток и электрических клапанов на чистовую отделку. Апрель 2019 г.

В настоящее время клиент с семьей живет в этой квартире и доволен организацией микроклимата в ней.

Фото:

Смета:

Организация системы вентиляции в 5 комнат на базе центральной приточной установки Turkov i-Vent-500 и гибких зеленых воздуховодов с антибактериальным покрытием Blaufast, с учетом всех расходных материалов, под ключ — 554 тыс.руб.

Организация системы кондиционирования в 4 комнаты на базе мультисплит-системы Mitsubishi Electric MXZ-4E72 VA на 4 внутренних блока Mitsubishi Electric Design, с учетом всех расходных материалов, под ключ — 355 тыс.руб.
