Вентиляция и кондиционирование в 4-к. квартире нестандартной планировки за 338 т.р. Готовое решение

Вводные:

Молодая семья с двумя детьми приобрела квартиру на Рублёвском шоссе недалеко от МКАД. Квартира свободной планировки, без перегородок, по дизайн-проекту была поделена на 4 жилые зоны: совмещенную кухню-гостиную, спальню, детскую и кабинет. Все окна выходят на одну сторону. В результате гостиная и кабинет остались без окон и без наружных стен. К спальне и детской присоединили утепленные лоджии. Дом монолитный, с вентфасадом без утеплителя.

О нашей компании клиенты узнали, найдя статью про вентиляцию в детской комнате с двухъярусной кроватью. Почитав кейсы и найдя там устраивающие по подходу и бюджету решения, они прислали нам подробное письмо с планом, фотографиями и дизайн-проектом. Обратились летом, на начальном этапе ремонтных работ.

Пожелания клиентов:

1. Обеспечить квартиру площадью 62 кв.м притоком свежего очищенного воздуха. Особенно важно организовать приток воздуха в кухню-гостиную, которая по проекту осталась без окна. Нужны приборы с максимальным классом фильтрации и современной автоматикой.

2. В летнее время года поддерживать комфортную температуру во всех комнатах за счет кондиционеров, максимально вписавшись в существующий дизайн-проект по заложенной высоте потолка. Нюанс состоял в том, что по вине застройщика квартира, в отличие от соседских, не была обеспечена корзиной для кондиционера. Клиенты вели переговоры с соседями на предмет возможности монтажа наружного блока в их корзину.

3. В детской комнате, где планировалось установить двухъярусную кровать, важно распределить воздушные потоки таким образом, чтобы свежий воздух попадал в зоны сна обоих детей. 4. Бюджетно, не в ущерб качеству.

Предложенное решение:

Решение было сформировано после обследования инженером квартиры и подробного обсуждения с обоими супругами.

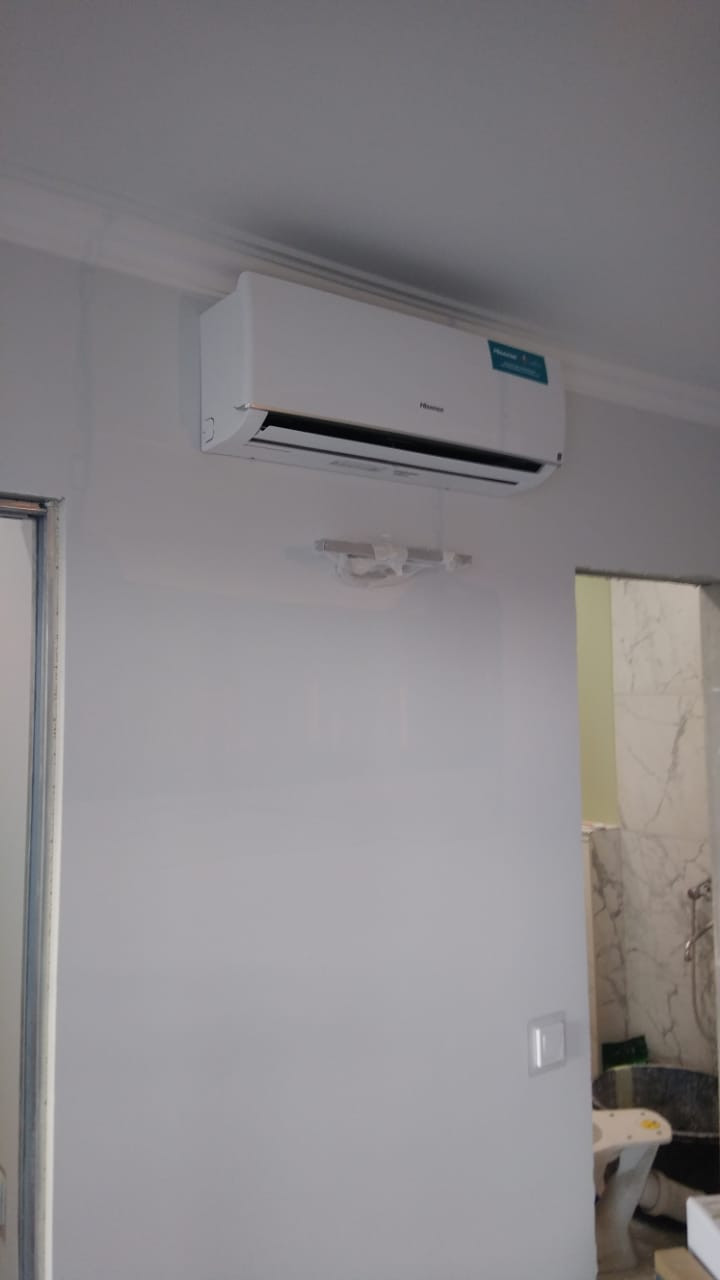

1) Кондиционирование — инверторная мультисплит-система на 4 внутренних блока. Устанавливать 4 наружных блока клиенты не хотели. Рассматривали две проверенные марки кондиционеров, имеющих в линейке мультисплиты: Mitsubishi Electric и Hisense. Из-за стоимости от Mitsubishi отказались, выбрали наружный блок Hisense AMW4-28U4SAC и внутренние AMS-09UR4SVEDB65 серии Smart.

2) Приток воздуха в спальню — бризер Тион 3S с монтажом на сэндвич-панель, установленную вместо одной из оконных створок. Другого места для монтажа в комнате, объединенной с лоджией, не было. Вариант монтажа на стеклопакет рассматривался, но поскольку он значительно дороже, а при полном остеклении затемнение одной из створок не могло существенно повлиять на количество света в комнате, решили монтировать на сэндвич-панель.

3) Приток воздуха в детскую — также бризер Тион 3S, но со стандартным монтажом на стену. К обоим бризерам — базовая станция управления микроклиматом и модуль СО2 соответственно — для того, чтобы по результатам замеров уровня СО2, влажности и температуры автоматика переключала бризеры в оптимальный режим работы для поддержания благоприятного микроклимата и экономии электроэнергии.

4) В кухню-гостиную без наружной стены, граничащую со спальней, приток решили организовать с помощью установки переточных клапанов. Таким образом, воздух, поступающий через бризер в спальню, дальше проходил в гостиную. В качестве переточных клапанов прибегли к анемостатам VS 125 от проверенного поставщика, бренда климатического оборудования — компании “Арктика”.

5) В кабинете, где также нет наружной стены, мы предложили организовать естественную вытяжку, дотянув канал с кухонного стояка. Изначально планировали и там пробурить переточное отверстие из спальни по примеру гостиной. Но в итоге отложили реализацию этого решения: в кабинете раздвижная дверь-пенал, хорошая тяга, с учетом этого, в отдельном притоке воздуха в кабинет нет надобности. Если необходимость возникнет, смонтировать клапан можно и на чистовую отделку.

Ход работ:

Работы выполнялись в два этапа: предмонтаж в процессе ремонта, навеска и подключение по окончании ремонта. Первый этап был в августе-сентябре, финальный — во второй половине ноября.

На 1-м этапе были пробурены все отверстия для приточной вентиляции и межкомнатных переточных клапанов, проведены подготовительные работы для установки кондиционеров: прокладка межблочной трассы, изготовление штробы под трассу и дренажной штробы с прокладкой дренажа отдельно от фреонопровода. Дренаж вывели в канализацию.

На 2-м этапе — навеска со скрытым подключением двух бризеров (для Тиона, смонтированного на сэндвич, провод вывели сбоку), 4-х приточных анемостатов в гостиную. Это межкомнатная стена, в ее полости после бурения двух переточных отверстий установили трубы длиной 15 см, и с обеих сторон трубы закрыли клапанами. В отверстия была дополнительно установлена шумогасящая вставка, наше ноу-хау.

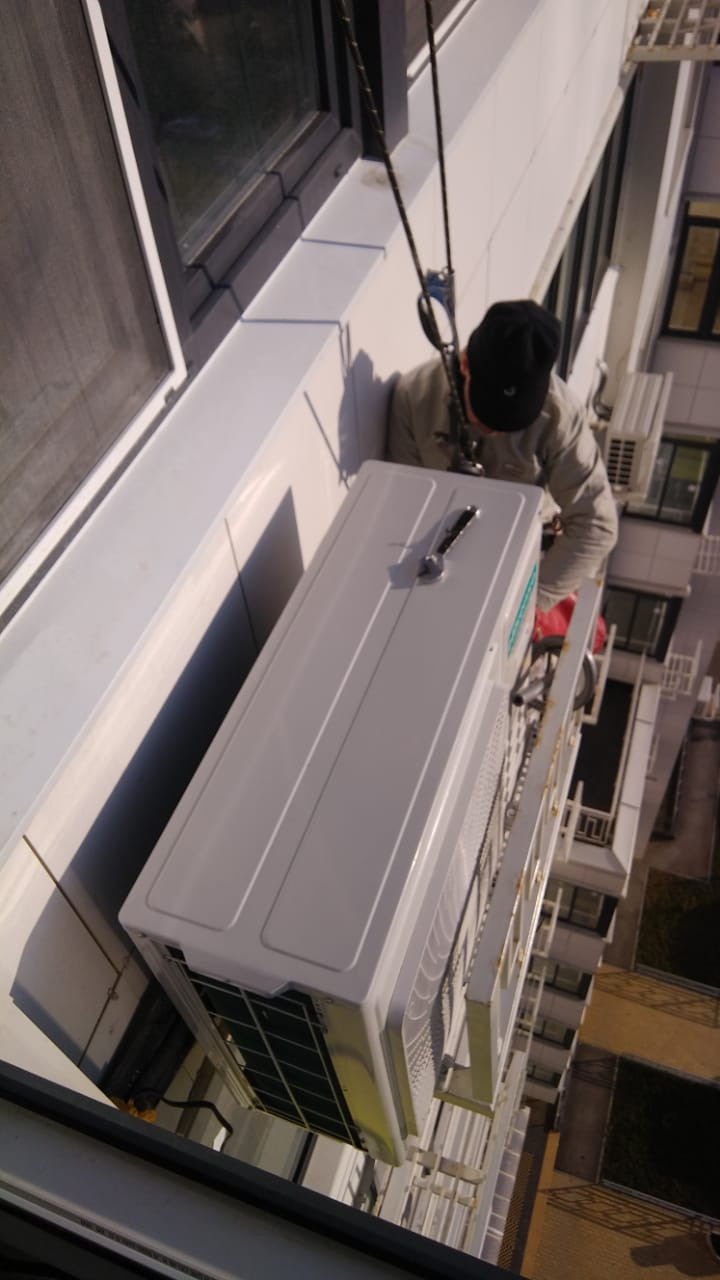

Было привлечено две бригады для работ по вентиляции и кондиционированию, и дополнительно промышленный альпинист, устанавливавший тяжелый наружный блок кондиционера. Блок оказался настолько громоздким, что не пролез бы через окно, и его поднимали на веревках с первого этажа. В итоге соседи разрешили установить наружный блок в их корзину, поэтому не пришлось вколачивать кронштейны.

В центре детской комнаты впоследствии будет стоять 2-этажная кровать, и для перенаправления воздушного потока от бризера в глубину комнаты планируем установить колена (отводы). Клиенты оповестят нас, когда в этом будет необходимость. Остальные работы на данный момент выполнены.

Фото:

Смета:

Вентиляция:

  • бризер Тион 3S Smart с базовой станцией управления микроклиматом MagicAir, монтажом на наружную стену со скрытым подключением проводки, в 2 этапа — 54390 руб.

  • бризер Тион 3S Plus с модулем СО2, монтажом на сэндвич-панель со скрытым подключением подводки, в 2 этапа — 51990 руб.

  • бурение переточных межкомнатных отверстий, приточные диффузоры-анемостаты VS 125 с дополнительной шумоизоляцией, с монтажом под ключ, 4 шт. — 7450 руб.

  • организация естественной вытяжки в кабинете — 1500 руб.

Кондиционирование:

  • наружный блок инверторной мультисистемы Hisense AMW4-28U4SAC, 4 внутренних блока AMS-09UR4SVEDB65 — 132850 руб.

  • дренажный сифон, изготовление дренажной штробы 6 п.м, прокладка дренажа отдельно от фреонопровода 14 п.м — 6800 руб.

  • изготовление штробы под трассу кондиционера 5 п.м, межблочная трасса 46 п.м и ее прокладка — 56060 руб.

  • навеска внутренних блоков сплит-системы и наружного блока, включая услуги промышленного альпиниста — 24500 руб.

  • логистические услуги — 3000 руб.

Итого: 338540 руб.
